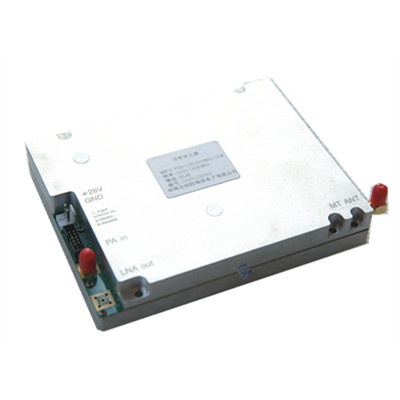

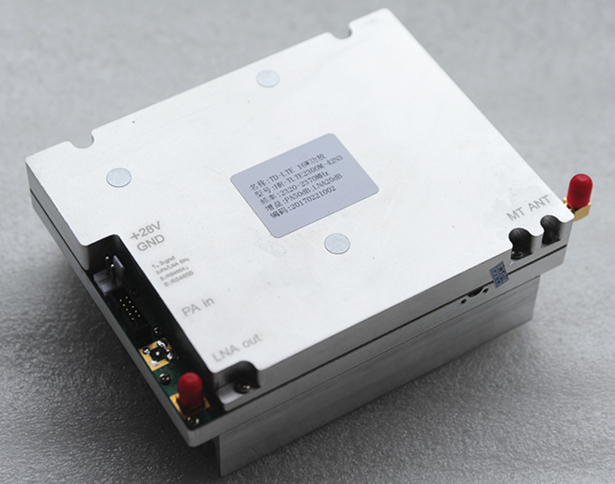

一、产品特征：
WCDMA2100MHz16W,25W功放模块 功率放大器具有频率范围宽，增益高，噪声系数小广泛应用于卫星通信、电视转播、中续通信、数据与图象传输、雷达、遥控、遥感、电子侦察、电子对抗等领域。全波电子长期向微波电子市场提供，各种微波通用产品和微波组件。并可根据用户需要进行各种微波产品、微波组件和专业系统的设计、开发和生产（更多产品详细请登陆：湖南全波段微波电子有限公司官网 www.mwpa.cn 免费咨询热线：4000-128-798 ！）
1 概述
本文件规定了《WCDMA功放模块》的射频、监控技术指标；规定模块的各个端口的定义、模块的外形结构等。
本文件适用于《WCDMA功放模块》的产品设计、验证、生产及质量检验等各个环节。
2 射频技术参数
| 发射部分
| ||
| 项目 | 参数 | 备注 |
| 工作频率 | 2110-2170MHz |
|
| 工作带宽 | 60MHz |
|
| 输出功率 | 42/44±1dBm |
|
| 增益 | 50±1dB | 可定制 |
| 自动电平控制(ALC) | ≥10dB(最大功率处，输入增加10dB，输出功率保持在2dB之内) |
|
| 增益调节范围 | ≥31dB |
|
| 增益调节步长 | 1dB |
|
| 增益调节误差 | 1-20dB范围内误差≤±1dB； 20-31dB范围内误差≤±1.5dB；
20-31dB范围内总误差≤±1.5dB； |
|
| 带内波动 | ≤1.5dB |
|
| ACPR | ±5MHz：≤-45dBc ±10MHz：≤-50dBc
|
|
| 频谱发射模板 | 满足YDT-1554-2007要求 对照表） |
|
| 输入输出驻波比 | ≤1.5
|
|
| 工作电压 | DC+28V |
|
| 工作电流 | ≤3.5A/4.0A |
|
| 环境温度 | ||
| 工作温度 | -25～+55℃ |
|
| 相对湿度 | 5%～95%，无冷凝 |
|
| 储存温度 | -40～+65℃ |
|
3 接口定义
3.1供电条件：
电源接口采用3W3公头，开关电源供电，开关频率为50KHz~300KHz，电源波纹为250mvp-p；
3.2射频接头：
采用SMA-50KFD，数量为2个；
3.3 监控接口：DB9-Male（公头），
1,2脚接PCB板焊盘A(485串口通信端口A)；
3,4脚接PCB板焊盘B(485串口通信端口B)；
5脚接PCB板焊盘GND；
6～9脚NC；
4 监控要求
1）设置：模块地址（默认地址为0），开关，ATT；
2）查询：模块状态（包括功放状态、过功率告警、过温告警、驻波比告警、功放故障告警），检测的反向功率，功放温度，驻波比，功放ATT值，检测的前向功率；
3）过功率告警：输出功率大于Po+2dB时提供告警；
4）过温告警：建议门限为+85℃，检测温度超过+85℃告警，同时关断功放，+65℃时开启功放；
5）反向功率检测：检测范围要求大于或等于20dB，检测精度要求小于±1dB；
6）功放温度检测：检测范围要求包含但不限于0℃～+85℃，检测精度要求±3℃；
7）驻波比检测：检测范围要求包含但不限于1.4～3.0；检测精度要求：接上驻波为1.5的负载，检测值为1.3～1.7之间；接上驻波为2.0的负载，检测值为1.5～2.5之间；接上驻波为3.0的负载，检测值为2.0～4.0之间；检测范围为：最大输出功率回退15dB时满足以上要求；
8）前向功率检测：检测范围要求大于或等于20dB，检测精度要求小于±1dB；

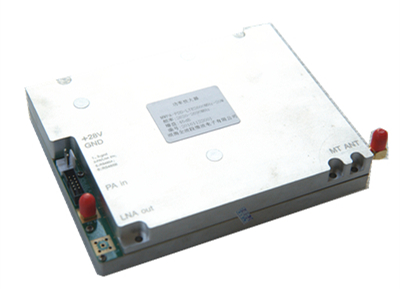

5 外观要求
外形尺寸：200×160×24mm。
