r 一、产品特征：
r 双向功率放大器具有频率范围宽，增益高，噪声系数小广泛应用于卫星通信、电视转播、中续通信、数据与图象传输、雷达、遥控、遥感、电子侦察、电子对抗等领域。全波电子长期向微波电子市场提供，各种微波通用产品和微波组件。并可根据用户需要进行各种微波产品、微波组件和专业系统的设计、开发和生产（更多产品详细请登陆：湖南全波段微波电子有限公司官网 www.mwpa.cn 免费咨询热线：4000-128-798 ！）
r
r MWPA-WCDMA基站双向放大器的特点：r
rr r
rr 1、端口内置双工器，相对市场同类款功放体积小，效率高，省去外置双工器r
rr 可实现独立拔插、安装方便r
rr 2、采用进口大功率管，线性度好、效率高、可靠性强r
rr 3、每载频的功放独立设置，输出功率大且信号质量高、性价比高r
rr 4、具有自动旁通功能,当输入功率、温度过高或驻波过高，设备将自动旁r
rr 通，保护设备，同时发出相对应的告警r
rr 5、采用简约micro-D 15针连接器，简单方便r
rr 6、可以和多种基站类型组网（如爱立信、阿尔卡特、诺基亚、华为、西门r
rr 等），通过不同的PDU来实现。r
rr r
rr r

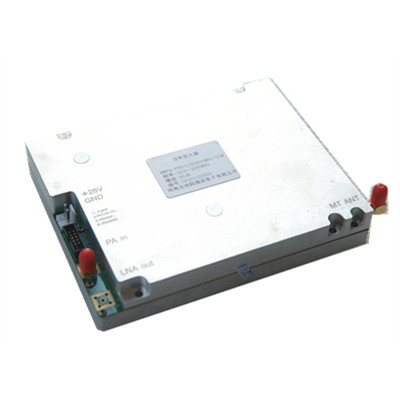

rr 三、外观r
rr 1、外形尺寸（含标配散热器）：180×136×40mm 3r
r| r | r|
| r | rr  r | r
r r
rr r
r| r r 测试项目r r | r r r 典型指标r r | r r r 备注r r | r |
| r r 发射r r | r r r 频率范围(MHz)r r | r r r 2110～2170MHzr r | r r r r r | r
| r r 最大输出功率P3dB(dBm)r r | r r r 43±1.0r r | r r r r r | r |
| r r 带内群时延（ns）r r | r r r ≤50r r | r r r r r | r |
| r r 增益(dB)r r | r r r 30±1.0r r | r r r （峰峰值）r r | r |
| r r 带内波动(dB)r r | r r r ≤2.0r r | r r r r r | r |
| r r ACPR(dBc)r rr ±4.2MHz带肩r r | r r r ≤-35r r | r r r （用峰均比为10dB的OFDM信号测试）,输出功率+40 dBmr r | r |
| r r 输入电压驻波比r r | r r r ≤1.5r r | r r r 加电，标网输出功率-40dBm时测r r | r |
| r r 输出电压驻波比r r | r r r ≤1.5r r | r r r r r | r |
| r r 接收r r | r r r 频率范围(MHz)r r | r r r 1920～1980MHzr r | r r r r r | r
| r r 噪声系数(dB)r r | r r r ≤2.5r r | r r r 含前置滤波器r r | r |
| r r 最大输出功率(dBm)r r | r r r 20±1.0r r | r r r r r | r |
| r r 增益(dB)r r | r r r 10±1.0r r | r r r r r | r |
| r r 带内波动(dB)r r | r r r ≤2.0r r | r r r （峰峰值）r r | r |
| r r 输入电压驻波比r r | r r r ≤1.5r r | r r r 加电，标网输出功率-40dBm时测r r | r |
| r r 输出电压驻波比r r | r r r ≤1.5r r | r r r r r | r |
| r r 供电要求r r | r r r ＋24 Vdcr r | r r r ≤3.0Ar r | r |
| r r r r | r r r r r | r ||
| r r 工作环境温度r r | r r r -10～+55℃r r | r r r r r | r |
| r r 模块体积(mm)r r | r r r 170×120×27r r | r r r 不含接头 散热片r r | r |
